藍牙網關配置使用說明

發布日期:2022-11-03 瀏覽次數:1386

目錄

首次設置

1.1.1 上電

1.1.2 連接

1.1.3 訪問web

1.1.4 設置SSH 以及管理員密碼

聯網設置

2.1.1 使用網線上網

2.1.2 DHCP 聯網

2.1.3 Static 聯網

2.1.4 PPPoE 聯網

2.1.5 使用無線上網

無線設置

修改網關IP

配置藍牙上報

配置恢復


說明介紹

藍牙網關內置路由器功能, 配置網關時,可將其理解為一個路由器, 但其只有WAN口,沒有LAN口, 直接通過網線連接WAN口是無法訪問藍牙網關的,建議首次配置采用無線方式,連接藍牙網關進行 配置。進入配置頁面后,只需配置號TCP SERVER的IP地址,及端口號即可,如果你要采用無線方式 入網,還需設置SSID及密碼。TCP SERVER可以是內網IP也可以是外網IP,請根據部署的情況去設置

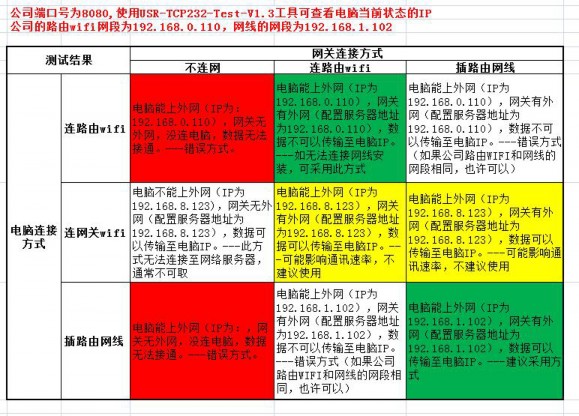

 注意:內網通訊時,需確保網關與服務器在同一網段。



     1 首次設置

1.1 上電?

使用標配的電源,插到網關的電源口,通電等待幾十秒,無線指示燈(綠色)亮起,表示路由器系 統啟動完成。

1.2 連接?

使用電腦或者其他無線設備搜索無線熱點,你的路由器默認的 SSID請見路由器的標簽。搜索到路由 器對應的 SSID

后,然后連接。

連接名稱為IMYFIY開頭,結尾為標簽上MAC地址最后3位的WIFI,默認密碼為goodlife

1.3 訪問web

打開瀏覽器,在地址欄輸入http://192.168.8.1,即可進入路由器的管理界面。

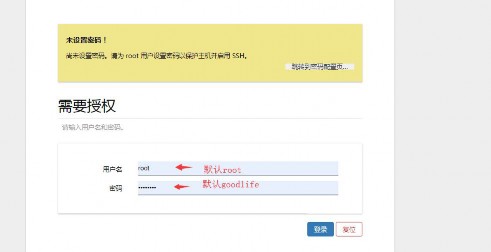

1.4 設置SSH 以及管理員密碼 進入管理界面后,會(huì )提示沒有設置密碼,直接點擊“登錄”即可。

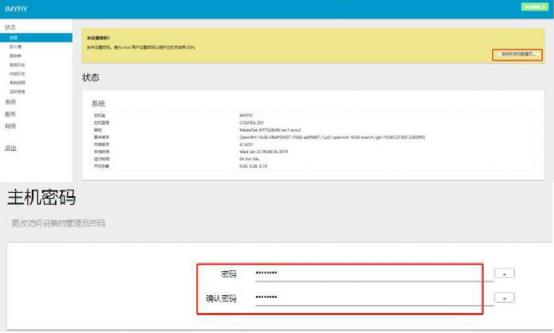

進入到主頁面后,點擊“跳轉到密碼配置頁”進行密碼 修改。注,為了安全起見,一定要修改管 理密碼。

跳轉到密碼頁面后,需要在此處填寫你要修改的密碼


 密碼填寫完畢后,直接滑動鼠標到頁面的底部,點擊“保存并應用”按鍵,應用成功后, 會(huì )跳轉回到 本頁面,至此,密碼修改完畢。


聯網設置

2.1 使用網線上網

2.11 DHCP 聯網

DHCP 是路由器默認的聯網方式,也是最常用的聯網方式。DHCP 一般不需要手動配置, 直接用一 根網線從上游的LAN 口,連接到路由器的網口(默認是WAN 口)即可。如果出現IP 子網沖突的情況,請參考修改?網關IP。

2.12 Static 聯網?

靜態IP 聯網一般用于互聯網服務運營商(ISP)給你分配了固定的 IP 地址的情況,你需要根 據ISP 提供給你的信息進行填寫,一般包括 IP 地址、網關、子網掩碼和DNS 服務器等等。

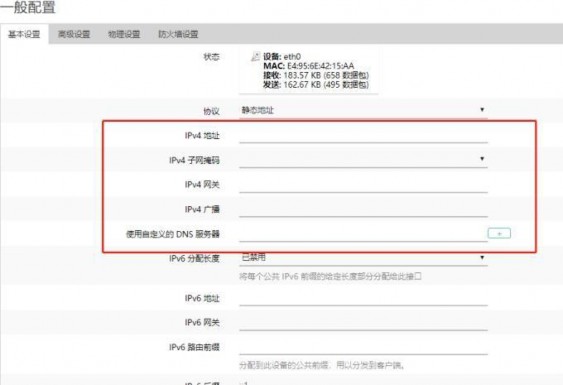

填寫你的 ISP 提供給你的所有信息,沒有的保留原始值,如 IPv6:


最后在底部點擊“保存并應用”。



2.13 PPPoE 聯網?

PPPoE 也是一種常見撥號上網協議,你的互聯網服務運營商(ISP)通常會(huì )提供一個賬號和密 碼給你,用這個賬號和密碼進行撥號上網。

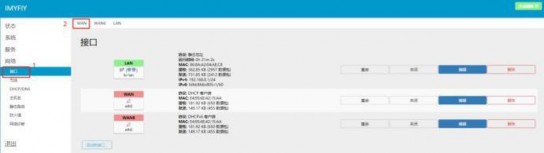

設置入口在網絡(luò )->接口->WAN:

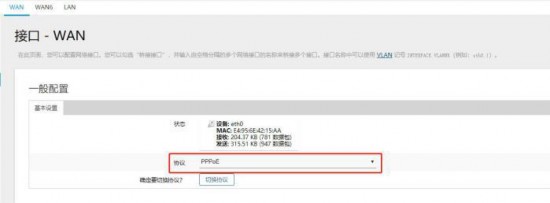

協議選擇“PPPoE”,然后點擊“切換

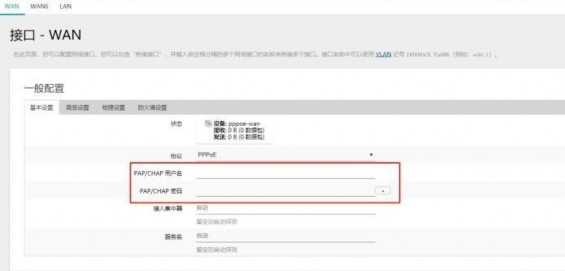

協議”:填寫你的 ISP 提供給你賬號 和密碼: 最后在底部點擊“保存并應用”。



   2.2 使用無線上網

      在沒有網線的情況下,可以選擇無線中繼的方式進行聯網。 注:如果中繼不成功,會(huì )進入掃描模式,此時路由器的?AP 不可用,直到中繼連接成功,AP 才可用。

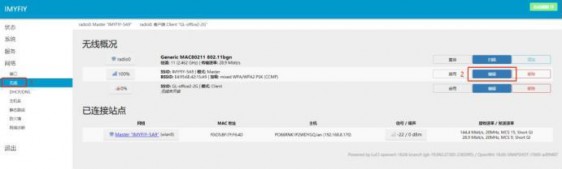

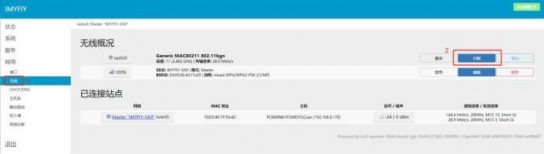

設置入口在網絡(luò )->無線:

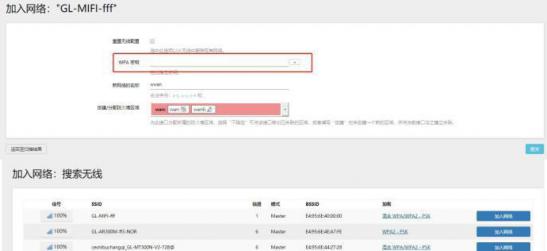

點擊“掃描”,會(huì )列舉所有當前可用的 AP 列表,點擊“加入網絡(luò )”,填寫正確的密碼,再點擊“提”,會(huì )進入詳細的配置頁面,一般不需要更改參數,直接點擊底部的“保存并應用” 即可。

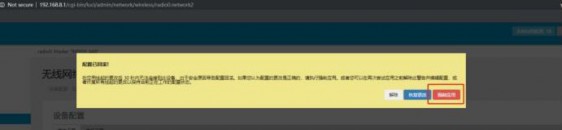

注:無線連接過程,涉及到無線的重啟,所有無線會(huì )斷開,需要重新連接路由器的 SSID。如出現 配置回滾提示,選擇“強制應用”,前提是重新連接了路由器的 SSID,否則配置不生效。



無線設置


無線設置可以修改 SSID、密碼、信道等,其他高級配置一般很少需要更改

設置入口在網絡(luò )->無線:




SSID 入口在網絡(luò )->無線->接口配置->基本配置

密碼以及加密方式入口在網絡(luò )->無線->接口配置->無線安全




修改網關IP?

通常只有以下兩種情況需要修改網關 IP 地址:

1) 使用DHCP 協議的時候,遇到跟上游的子網沖突

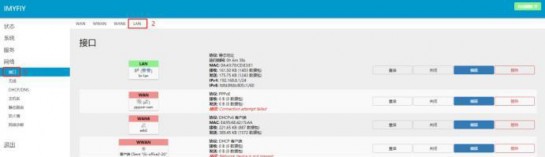

2) 自己想修改一個對自己友好的網關地址 設置入口在網絡(luò )->接口->lan:

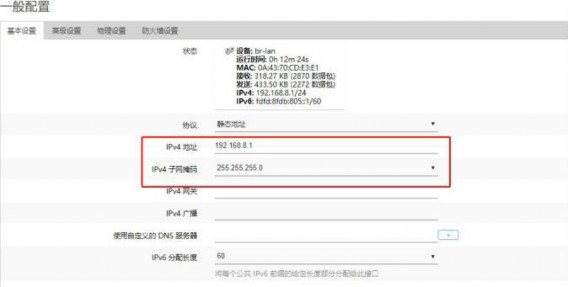

根據實際情況,修改IP 地址以及子網掩碼,然后點擊頂部的“保存并應用”:


提示,修改網絡(luò )配置,會(huì )重啟網絡(luò )接口,無線可能會(huì )斷開,需要重連。


配置TCP server 地址及端口號?

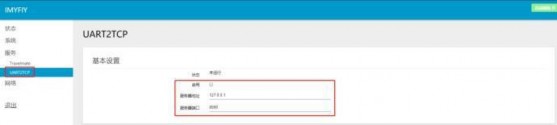

設置入口在服務>UART2TCP- 正確填寫服務器地址和端口,然后勾上“啟用”,再點擊“保存并應用”,即可開啟藍牙透傳服務??筛?據實際情況選擇其中一種連接方式


配置恢復

有時候進行了某些參數修改,但是最后想放棄修改,點擊頂部的“未保存的配置”,然后點擊“恢 復”按鍵。

另外,在某些情況修改配置未生效,可以選擇強制應用,點擊頂部的“未保存的配置”,然后點擊 “保存并應用”按鍵
